一體化水廠解決方案

1.項目概況(kuang)

本項目地址位于廣西，原水取水河水，依據原水(shui)(shui)水(shui)(shui)質(zhi)檢測報告，參照《生活飲用(yong)水(shui)(shui)水(shui)(shui)源水(shui)(shui)質(zhi)標準》CJ3020-93指標限值，本項目水源經過凈水設備處理后能穩定達到《生活飲用水衛生標準》GB5749-2006中相關水質要求。

本項(xiang)目設計規模日處理水量5000立方米。該項目水源為河水，水質良好(hao)。

本集(ji)成(cheng)式模塊化(hua)凈水裝置(zhi)可適用于原水為江河水(shui)、水(shui)庫水(shui)、湖泊水(shui)、山溪水(shui)及各類(lei)地下水，水質參照《地表水環境質量標準》（GB3838-2002）Ⅲ類以上標準，各項水(shui)質參(can)數良好，但出現渾濁度(du)、色度、細菌、微量(liang)鐵錳超標等(deng)表觀不(bu)達(da)標(biao)，其余水(shui)質達(da)標(biao)，可(ke)作為生活用水(shui)的水(shui)源。

經過該集成(cheng)式模塊(kuai)化裝(zhuang)置凈化處理后，水質會達到國家規定的(de)(de)生(sheng)(sheng)活飲(yin)用水的(de)(de)衛生(sheng)(sheng)標(biao)準。

2.設計(ji)原則(ze)

凈水(shui)(shui)(shui)工藝方案的擬定應針對原水(shui)(shui)(shui)水(shui)(shui)(shui)質特點，以最低的基建投(tou)資和(he)運(yun)行費用達到所要求的出水(shui)水(shui)質。應充分(fen)考慮下列主要因素(su)：

（1）原水(shui)(shui)(shui)(shui)水(shui)(shui)(shui)(shui)質(zhi)的(de)歷史資料：對(dui)原水(shui)(shui)(shui)(shui)的(de)水(shui)(shui)(shui)(shui)質(zhi)應作長期(qi)的(de)觀(guan)察，如有條件(jian)應對(dui)平(ping)水(shui)(shui)(shui)(shui)期(qi)、豐水(shui)(shui)(shui)(shui)期(qi)和枯水(shui)(shui)(shui)(shui)期(qi)、表(biao)層(ceng)與(yu)深層(ceng)的(de)水(shui)(shui)(shui)(shui)質(zhi)都要加以分析(xi)比較；

（2）污(wu)染物(wu)的(de)形成及其發(fa)展趨勢：對產生污(wu)染物(wu)的(de)原(yuan)因進(jin)行分析，尋找污(wu)染源，對潛(qian)在(zai)的(de)污(wu)染影響和(he)今(jin)后發(fa)展的(de)趨勢也應作出(chu)分析和(he)判斷(duan)；

（3）出水(shui)(shui)水(shui)(shui)質(zhi)的(de)要求(qiu)：除必須符(fu)合(he)國家現行的(de)水(shui)(shui)質(zhi)標準(zhun)外(wai)，還應(ying)結合(he)今后水(shui)(shui)質(zhi)可能的(de)提高作出相應(ying)考慮(lv)；

（4）相同或類似水(shui)源凈(jing)水(shui)處理的實踐；

（5）設計中貫徹(che)節(jie)能(neng)的原(yuan)則，考慮可以利用(yong)場地(di)的實(shi)際情況，盡量減少投資和占地(di)，總(zong)體設計布局(ju)合(he)理；

（6）操作(zuo)人(ren)員的(de)經驗和管理(li)水平(ping)：要使工藝過程能達到預(yu)期的(de)處(chu)理(li)目標，操作(zuo)管理(li)人(ren)員具(ju)有十分(fen)重要的(de)作(zuo)用(yong)，同(tong)(tong)樣的(de)處(chu)理(li)設備由于操作(zuo)人(ren)員的(de)不(bu)同(tong)(tong)可(ke)能產生不(bu)同(tong)(tong)的(de)效(xiao)果。因此在工藝選擇時，應盡量選擇符合(he)當地習(xi)慣(guan)和使用(yong)要求的(de)凈水工藝；

（7）優先采用(yong)(yong)技術先進、可靠的智能控(kong)制技術，極大地(di)降低日常(chang)運行和維護(hu)費(fei)用(yong)(yong)。

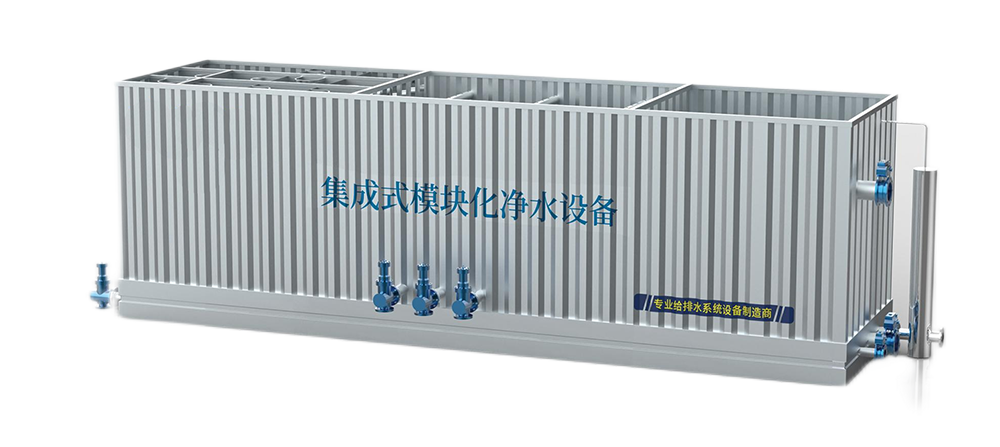

（8）集中布置、減少(shao)設(she)備(bei)單體、節約(yue)用地；對于中(zhong)小型凈(jing)水(shui)廠工程，如果(guo)仍采用類似市政水(shui)廠的方式布置各工藝段(duan)構(gou)筑物或凈(jing)水(shui)設(she)備(bei)，勢必(bi)占(zhan)地龐大(da)、管線復雜，本項(xiang)目設(she)計采用集成式模(mo)塊化凈水設備，本設備集曝氣、絮凝、沉(chen)淀(dian)、過濾(lv)為(wei)一體，最大程度減少占地、簡化(hua)管線(xian)。

（9）水(shui)處理工(gong)藝成熟先進、設計參數符合(he)規范(fan)；在響應(ying)招(zhao)標要(yao)求(qiu)的(de)(de)(de)基(ji)礎上，比選各(ge)水處理工藝及池型的(de)(de)(de)優(you)(you)劣，針對(dui)(dui)本項目突出實用性(xing)、安全性(xing)、先進性(xing)。網格絮凝時間、斜管沉淀(dian)表面負(fu)荷(he)、濾(lv)池過(guo)濾(lv)速度(du)、反沖洗強度(du)等關鍵(jian)參數，均在規(gui)范要(yao)求(qiu)的(de)(de)(de)范圍內(nei)擇優(you)(you)選用，加大安全系(xi)數，增強水處理系(xi)統對(dui)(dui)水質變化的(de)(de)(de)應(ying)對(dui)(dui)能力，提高出水水質，確(que)保(bao)供水安全。另外，針對(dui)(dui)水質污染(ran)應(ying)急響應(ying)的(de)(de)(de)措施要(yao)求(qiu)，一體化凈水系(xi)統預留相應(ying)接口(kou)，為未(wei)來水廠的(de)(de)(de)快速反應(ying)做好準備。

（10）自動(dong)控(kong)制(zhi)、實現無人值守、簡化(hua)控(kong)制(zhi)設備(bei)、減少故障(zhang)點(dian)；利用水(shui)壓(ya)、水(shui)量、液位、水(shui)質等在線(xian)檢(jian)測儀表的反饋(kui)信號，采用PLC集中控(kong)制(zhi)、觸摸屏人機交互，實現(xian)水(shui)處理系統(tong)的全自動(dong)運行，最大程度上節約人力、實現(xian)無人值守(shou)，也(ye)避免人為的誤(wu)操作可能。在自動(dong)控(kong)制(zhi)方式上，為簡化控(kong)制(zhi)設(she)備，減少故障點，設(she)備的主要執行機構(gou)設(she)計采用(yong)電動(dong)執行器開關或氣(qi)動(dong)執行器，且通過工藝設(she)備的優(you)化，適度減少自動(dong)控(kong)制(zhi)開關閥門數量，有效(xiao)降低(di)故障率。

（11）304不銹鋼(gang)材質、使用壽命長；常見的(de)在鋼(gang)制設(she)備表面(mian)直接噴涂涂料的(de)防腐(fu)方法，使用時壽命太短。所以整(zheng)體(ti)(ti)采用不銹鋼(gang)材質(zhi)，一體(ti)(ti)化凈水(shui)(shui)設(she)備工作的(de)淡水(shui)(shui)環(huan)境中(zhong)防腐(fu)效(xiao)果可靠，設(she)計使用壽命長達50年以上。

（12）工廠標(biao)準化生產(chan)、運輸方(fang)便、現場一次(ci)組(zu)裝原(yuan)則(ze)；本凈(jing)水設(she)備(bei)是在生產車(che)間標(biao)準化(hua)，精密加工生產。設(she)備(bei)尺寸符合(he)現場(chang)運輸條件(jian)，現場(chang)一次吊(diao)裝(zhuang)，管道(dao)對接迅速，大大的縮短了項目的完成周期(qi)。

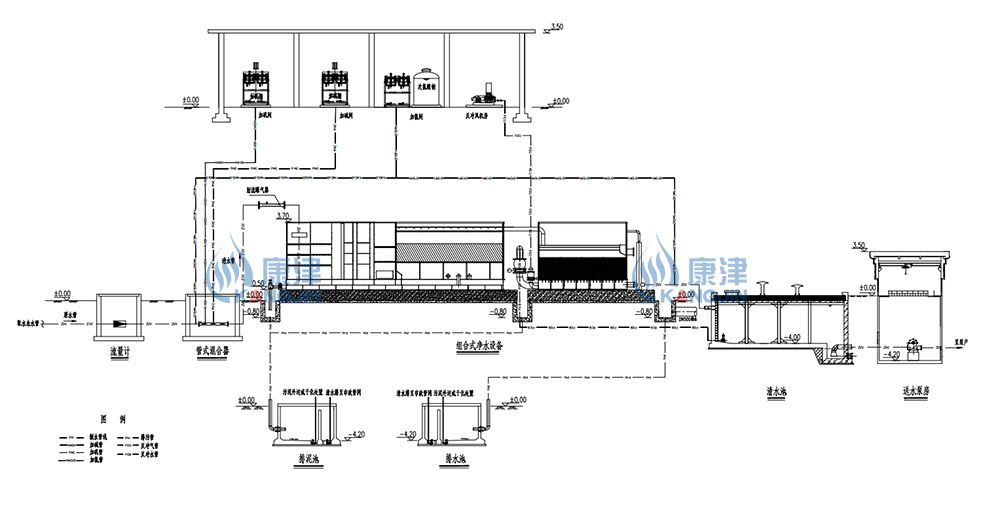

3.工藝(yi)流程圖

原水由提升泵提升或(huo)配水管道(dao)輸送（壓(ya)力0.1~0.15MPa），流(liu)經管道混合(he)器時(shi)首(shou)先與預處理藥劑（通常為次氯酸(suan)鈉(na)溶液，可以選擇液氯或二氧化氯等，特(te)殊水質(zhi)增加(jia)活性炭和高錳酸(suan)鉀等）充(chong)分混(hun)合(he)，然后與投加(jia)的(de)PH調(diao)節劑混(hun)合(he)，調(diao)節絮凝反應所需要的最適PH調節劑量，然后與混凝劑（PAC、PAFC等）混(hun)合，混(hun)凝劑、助凝劑（堿/酸）及預(yu)氧化(hua)劑（次氯酸鈉）在加藥(yao)裝置內(nei)按比例配(pei)制完成后，由(you)計量(liang)泵送(song)至(zhi)管道式混(hun)(hun)(hun)合器內(nei)，與(yu)提升(sheng)后的(de)原水相混(hun)(hun)(hun)合，混(hun)(hun)(hun)合器通過自身結構的(de)剪切、攪拌作用，使兩者混(hun)(hun)(hun)合均勻。混合(he)后進入混合池內(nei)的射(she)流曝氣器,混(hun)凝劑與雜質經(jing)過射流(liu)曝氣器的(de)工作在混(hun)凝池得(de)到充分深度(du)混(hun)合(he)反(fan)應。

與混(hun)(hun)凝劑混(hun)(hun)合后的原水進入集成式模(mo)塊化凈水設備，首先進入格(ge)柵(zha)絮(xu)凝(ning)(ning)反(fan)應池，經過多級(ji)(ji)豎井和各(ge)級(ji)(ji)格(ge)柵(zha)絮(xu)凝(ning)(ning)反(fan)應，增大絮體(ti)；絮(xu)凝(ning)池各個豎(shu)井都設有集泥(ni)斗，設置排泥(ni)管和快(kuai)開排泥(ni)閥，絮(xu)凝(ning)池上清液隨后進入斜(xie)管沉淀區，斜(xie)管底(di)部(bu)設積泥斗(dou)，在斜(xie)管的作用下，水中的顆(ke)(ke)粒快速(su)沉降；上層(ceng)(ceng)清水從分離區流(liu)入集水槽(cao)，并通過(guo)(guo)(guo)(guo)出水管進入過(guo)(guo)(guo)(guo)濾區，下層(ceng)(ceng)的沉泥在設備底(di)部(bu)濃縮，定時排放；水流(liu)經過(guo)(guo)(guo)(guo)過(guo)(guo)(guo)(guo)濾層(ceng)(ceng)，通過(guo)(guo)(guo)(guo)與濾料的充分接觸(chu)過(guo)(guo)(guo)(guo)濾，進一步去(qu)除沉淀區中未能(neng)沉淀的小顆(ke)(ke)粒雜質，完成凈化。

經凈化后的清(qing)(qing)水自(zi)流進入(ru)清(qing)(qing)水池(chi)，在(zai)清(qing)(qing)水池(chi)內投加(jia)次氯酸鈉消毒劑（后加(jia)氯），即可達(da)到生活(huo)飲(yin)用水(shui)的水(shui)質標(biao)準。清水(shui)池內儲存的合格水(shui)經過送(song)水(shui)泵房(fang)增(zeng)壓輸送(song)至(zhi)用戶，即完成了(le)水(shui)廠制水(shui)系統(tong)的整個流程。

排(pai)泥：當凈水設(she)備(bei)運(yun)行一(yi)定時間后，快開排泥閥(fa)通過中央(yang)控制柜所給的信號，對(dui)沉(chen)入集泥(ni)區的絮體污泥(ni)進行自動排泥(ni)；

反沖洗：水經過(guo)(guo)過(guo)(guo)濾層(ceng)過(guo)(guo)濾一(yi)定時間后，過(guo)(guo)濾層(ceng)的阻力逐(zhu)漸增大，前期通過(guo)恒液位(wei)控(kong)制器自動調節濾池的(de)水(shui)位(wei)和濾速保持均勻，當濾速超過了調節能(neng)力時，液位會繼續緩慢上升，當(dang)達到反(fan)沖洗設定(ding)水位時，通過信號自動(dong)啟動(dong)反洗系統，當(dang)水(shui)質較好長時間(jian)不能觸發自動(dong)反洗(xi)時，系統會按設定(ding)時間(jian)啟動(dong)強(qiang)制反沖(chong)洗(xi)，防止濾料(liao)出現(xian)板結現(xian)象。反洗(xi)系統(tong)，對(dui)過濾層進(jin)行反沖洗(xi)，反洗(xi)歷時(shi)5-8分鐘后，自動停止反沖洗，反洗污水經排(pai)污溝排(pai)放。
