工程名稱:

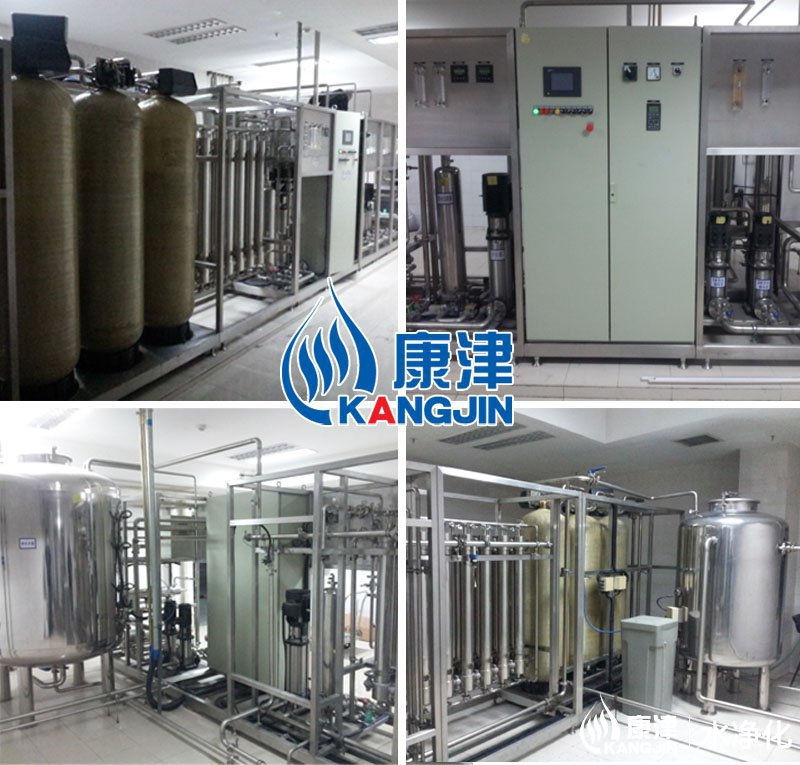

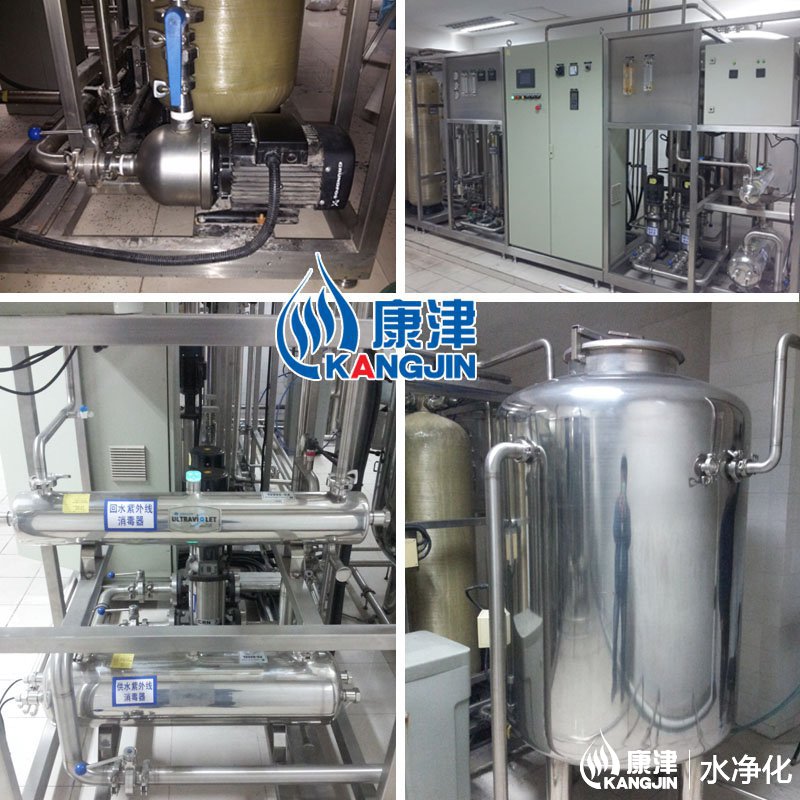

城(cheng)建大廈直飲水機組、大廈直飲水 純(chun)凈水設備
項目概(gai)述:
北京城建大廈直飲(yin)水機(ji)組(zu)一套(tao)產水量要求每小(xiao)時3噸/每小(xiao)時
原水水源:地下水
工程設計(ji)規(gui)范標準:《給(gei)水排水設計(ji)基(ji)本(ben)述(shu)語標準》GBJ125-89《飲用凈水水質標準》CJ94-2005《建(jian)筑給(gei)水排水設計(ji)規(gui)范》GB50015-2003
方案配置:
采用(yong)康津KJ-NL3000L直飲水,設備產水量為3m3 /h,直飲水系統設備的回收率達(da)到75%。
直飲水系統外(wai)輸(shu)供(gong)水采(cai)用(yong)(yong)恒壓變頻設備給用(yong)(yong)水分支(zhi)提供(gong)直接飲用(yong)(yong)水,大樓樓層高度(du)約為80米。
直飲水系統(tong)設備主要過濾單元采用進口納濾膜的過濾裝置,保留水中(zhong)對人體(ti)有益的物質。
采系統(tong)設備全(quan)部用衛生級S304不銹鋼材質。
整(zheng)套設備(bei)控(kong)制(zhi)(zhi)系統為自動控(kong)制(zhi)(zhi),配手動模式,并帶觸摸屏人(ren)機界(jie)面及信號遠傳功能,監(jian)控(kong)室上位機可對(dui)系統設備(bei)實時監(jian)控(kong)。
原(yuan)水(shui)水(shui)質情(qing)況及產品(pin)水(shui)水(shui)質標(biao)準:
原水水質情況(kuang):市政自來水
出(chu)水水質標準:CJ94-2005直接飲用(yong)凈水標準
工藝流程(cheng):
自來水緩沖(chong)水箱-原水(shui)(shui)泵(beng)-砂濾(lv)器-碳濾(lv)器-軟水(shui)(shui)器-保安過(guo)濾(lv)器-納濾(lv)單元-直(zhi)飲(yin)水(shui)(shui)罐-變頻恒(heng)壓泵(beng)組-殺(sha)(sha)菌消(xiao)毒(du)裝置(zhi)-PVDF納濾(lv)膜-直(zhi)飲(yin)水(shui)(shui)管網-殺(sha)(sha)菌消(xiao)毒(du)裝置(zhi)
一:單級反滲透(tou)工藝流程
原(yuan)(yuan)水(shui)(shui) → 原(yuan)(yuan)水(shui)(shui)箱 → 原(yuan)(yuan)水(shui)(shui)泵(beng) →多介質(zhi)過(guo)濾器 (石英砂過(guo)濾器)→活(huo)性(xing)炭過(guo)濾器 →軟水(shui)(shui)處理器(添加阻垢劑裝(zhuang)(zhuang)置(zhi)) → 精(jing)密過(guo)濾器 → 高壓泵(beng) → 一級(ji)反滲透(RO)裝(zhuang)(zhuang)置(zhi) →紫外線殺菌(jun)裝(zhuang)(zhuang)置(zhi)(臭氧殺菌(jun)裝(zhuang)(zhuang)置(zhi)) → 用水(shui)(shui)點
二:工藝說明
1、原水箱
1)作用(yong):克服管網供(gong)水的不(bu)穩(wen)(wen)定性,保(bao)證整個系統的供(gong)水穩(wen)(wen)定連續;同時也給各設(she)備長期性能可靠(kao)提供(gong)了保(bao)障。
2)選型:PE材(cai)質(zhi)或(huo)不銹鋼材(cai)質(zhi)水箱。
3)控制:水(shui)(shui)(shui)箱配置高水(shui)(shui)(shui)位浮球(qiu)閥和低水(shui)(shui)(shui)位液位開關。其具備了(le)可靠性高,價格(ge)低廉,結(jie)構簡單,安裝方便等(deng)優(you)點。當(dang)水(shui)(shui)(shui)位處于(yu)高位時(shi),浮球(qiu)閥關閉,停(ting)止(zhi)進(jin)水(shui)(shui)(shui)。水(shui)(shui)(shui)位處于(yu)低水(shui)(shui)(shui)位時(shi),高水(shui)(shui)(shui)位浮球(qiu)閥打(da)開,開始(shi)向(xiang)水(shui)(shui)(shui)箱注水(shui)(shui)(shui)。同時(shi),低水(shui)(shui)(shui)位液位開關斷(duan)開,增壓泵(beng)停(ting)止(zhi)工作。
2、原水泵
1)作(zuo)(zuo)用(yong):給預處理各(ge)設備提(ti)供必需的工作(zuo)(zuo)壓力(li)。
2)選型:根(gen)據預處理(li)各設備(bei)設計壓力降(每臺過濾設備(bei)最大壓降0.05Mpa),以及(ji)高壓泵前(qian)壓力不能(neng)小于(yu)0.5Kg/cm2,確定增壓泵的(de)工作壓力。
3)控制:泵后用調節(jie)閥調節(jie)壓力及進水量。
3、機械過(guo)(guo)濾(lv)器(石(shi)英砂(sha)過(guo)(guo)濾(lv)器)
1)作(zuo)用:原水首先經過(guo)(guo)機械過(guo)(guo)濾(lv)器,在(zai)過(guo)(guo)濾(lv)器中放(fang)置(zhi)12-24目(mu)的(de)精致(zhi)石(shi)英(ying)砂,使原水中的(de)絮凝(ning)體、鐵銹(xiu)等懸(xuan)浮雜質在(zai)此過(guo)(guo)程中被截(jie)(jie)留。由于機械過(guo)(guo)濾(lv)器在(zai)工(gong)作(zuo)中截(jie)(jie)留了大量的(de)懸(xuan)浮雜質,為保證過(guo)(guo)濾(lv)器的(de)正常工(gong)作(zuo),必須對過(guo)(guo)濾(lv)器定期進行沖(chong)洗(xi)、反沖(chong)洗(xi)。
2)選型:選用(yong)FRP材質(zhi)(玻(bo)璃鋼(gang)材質(zhi))容器.
3)控(kong)制(zhi):機械過濾器的(de)反(fan)洗(xi)操作采用手工控(kong)制(zhi)器,過濾器應每天(tian)進行(xing)一次清(qing)洗(xi),清(qing)洗(xi)時(shi)間(jian)為10-20分鐘。
4、活性(xing)碳過濾器
1)作(zuo)用:本工藝采用活性碳過濾器,作(zuo)為反(fan)(fan)滲(shen)透(tou)裝置的予處理,是非(fei)常重要(yao)(yao)的。反(fan)(fan)滲(shen)透(tou)系統要(yao)(yao)求進水(shui)指(zhi)標(biao)SDI≤5,余氯<0.1mg/L。為滿足其進水(shui)要(yao)(yao)求,需(xu)進一步純化原(yuan)水(shui),使之達到反(fan)(fan)滲(shen)透(tou)的進水(shui)指(zhi)標(biao)。在反(fan)(fan)滲(shen)透(tou)裝置前設(she)置碳濾器,主要(yao)(yao)有兩個功能:
A、吸附水(shui)中部分有機物,吸附率(lv)為(wei)60%左右
B、吸(xi)附水(shui)中(zhong)(zhong)余氯(lv)。吸(xi)附粒度(du)在(zai)(zai)10-20埃左右的(de)(de)(de)(de)(de)(de)無(wu)機膠體(ti)、有機膠體(ti)和溶解性(xing)(xing)(xing)(xing)有機高分(fen)子雜質以(yi)(yi)及(ji)在(zai)(zai)砂濾器中(zhong)(zhong)是難以(yi)(yi)去除(chu)(chu)的(de)(de)(de)(de)(de)(de)余氯(lv)。活(huo)(huo)性(xing)(xing)(xing)(xing)碳(tan)(tan)(tan)(tan)(tan)之所以(yi)(yi)能用來吸(xi)附粒度(du)在(zai)(zai)幾(ji)十埃左右的(de)(de)(de)(de)(de)(de)活(huo)(huo)性(xing)(xing)(xing)(xing)物,是由(you)(you)于其結(jie)構存(cun)在(zai)(zai)大量平均孔徑在(zai)(zai)20-50埃的(de)(de)(de)(de)(de)(de)微孔和粒縫隙,活(huo)(huo)性(xing)(xing)(xing)(xing)碳(tan)(tan)(tan)(tan)(tan)的(de)(de)(de)(de)(de)(de)這個結(jie)構特點,使它的(de)(de)(de)(de)(de)(de)表面(mian)吸(xi)附面(mian)積(ji)能夠(gou)達到500-2000m2/g,由(you)(you)于一般有機物的(de)(de)(de)(de)(de)(de)分(fen)子直徑略小于20-50埃,因此(ci)活(huo)(huo)性(xing)(xing)(xing)(xing)碳(tan)(tan)(tan)(tan)(tan)對有機物具有很(hen)(hen)強的(de)(de)(de)(de)(de)(de)吸(xi)附作用。此(ci)外(wai)活(huo)(huo)性(xing)(xing)(xing)(xing)碳(tan)(tan)(tan)(tan)(tan)具有很(hen)(hen)強的(de)(de)(de)(de)(de)(de)脫氯(lv)能力,由(you)(you)于余氯(lv)具有很(hen)(hen)強的(de)(de)(de)(de)(de)(de)氧化性(xing)(xing)(xing)(xing),余氯(lv)和碳(tan)(tan)(tan)(tan)(tan)起(qi)反(fan)應,生(sheng)成二(er)氧化碳(tan)(tan)(tan)(tan)(tan)和氯(lv)離子,因此(ci)只是損失了少量的(de)(de)(de)(de)(de)(de)碳(tan)(tan)(tan)(tan)(tan),所以(yi)(yi)活(huo)(huo)性(xing)(xing)(xing)(xing)碳(tan)(tan)(tan)(tan)(tan)脫氯(lv)可(ke)以(yi)(yi)使用相當(dang)長的(de)(de)(de)(de)(de)(de)時間。活(huo)(huo)性(xing)(xing)(xing)(xing)碳(tan)(tan)(tan)(tan)(tan)不僅(jin)僅(jin)具有以(yi)(yi)上功能,還能夠(gou)去除(chu)(chu)水(shui)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)異味、色素,提(ti)高水(shui)的(de)(de)(de)(de)(de)(de)澄明度(du),活(huo)(huo)性(xing)(xing)(xing)(xing)碳(tan)(tan)(tan)(tan)(tan)使用一段(duan)時間后(hou),其吸(xi)附能力下(xia)降,需要進行再生(sheng)或更換。所以(yi)(yi),原(yuan)水(shui)通(tong)過碳(tan)(tan)(tan)(tan)(tan)濾器后(hou),能大大提(ti)高水(shui)質,減少對反(fan)滲透膜(mo)的(de)(de)(de)(de)(de)(de)污染,經(jing)過處理(li)后(hou)的(de)(de)(de)(de)(de)(de)水(shui)質都能達到反(fan)滲透裝置進水(shui)水(shui)質要求(余氯(lv)<0.1mg/L)。
2)選(xuan)(xuan)型:選(xuan)(xuan)用玻(bo)璃鋼材質容(rong)器,膨脹率40%。
3)控(kong)制:活性(xing)碳過濾器(qi)的(de)控(kong)制采用手工(gong)控(kong)制器(qi),由于活性(xing)碳過濾器(qi)在工(gong)作中吸附了(le)大量的(de)懸浮雜(za)質,為保證(zheng)系(xi)統正常工(gong)作,每(mei)天必須(xu)進行沖洗、反沖洗,沖洗過程由清洗時間為15-30分鐘。
5、全自動軟化水器或加藥(yao)裝置
1)作用(yong):除去水(shui)中硬(ying)度(du)(Ca2+ 、Mg2+)的過程(cheng)稱為軟化(hua)(hua)。本設備裝填001×7強酸(suan)型Na離子(zi)(zi)交換樹脂,用(yong)鈉離子(zi)(zi)置換原(yuan)水(shui)中的鈣、鎂離子(zi)(zi),使原(yuan)水(shui)中的殘余硬(ying)度(du)低于0.03mmol/L。軟化(hua)(hua)的目的是防止(zhi)反滲透膜表面(mian)結(jie)垢,以延長反滲透膜的使用(yong)壽(shou)命和處(chu)理效率。
2)選型:軟水(shui)器(qi)為玻(bo)璃鋼材質容器(qi)
3)控(kong)(kong)制:控(kong)(kong)制系統采用美國自動(dong)控(kong)(kong)制閥(fa)型。按已(yi)設定的時間/流量,控(kong)(kong)制閥(fa)頭(tou)可自動(dong)再生樹脂(zhi),完成吸鹽(yan)(yan)反洗,正沖注水(shui)過(guo)程。軟水(shui)器(qi)配備(bei)一個(ge)再生箱,應每日(ri)檢(jian)查鹽(yan)(yan)箱的鹽(yan)(yan)量及水(shui)量,并及時補充鹽(yan)(yan)(禁止(zhi)使用加碘鹽(yan)(yan)及其(qi)他有添加物的鹽(yan)(yan))。
6、精密(mi)過濾器(qi)
1)作用:精密過(guo)濾又稱為保安過(guo)濾器。它是原水進入(ru)反滲(shen)透(tou)膜裝置前(qian)的(de)一(yi)道處理工藝。PP過(guo)濾芯具(ju)有(you)過(guo)濾流量(liang)大,納(na)污量(liang)大,壓(ya)力(li)損(sun)耗小的(de)特(te)點,可阻截不同(tong)粒徑的(de)雜質顆(ke)粒,集表面(mian)過(guo)濾與深層過(guo)濾于一(yi)體(ti)。精密過(guo)濾器使用一(yi)定(ding)時期后也有(you)堵塞現象,因此(ci),一(yi)定(ding)時期后PP熔噴濾芯必(bi)須更換(huan),更換(huan)依據:精密過(guo)濾前(qian)后的(de)壓(ya)力(li)差在0.05-0.1Mpa時更換(huan)。
2)選型:選用不銹鋼材質容器.
7、高壓泵
1)作用:高壓泵(beng)是提供給反滲透(tou)系統所(suo)需產水流(liu)量及水質的(de)工作壓力(li)。使過濾水經過泵(beng)體后達到10公斤(jin)左右的(de)壓力(li),以滿足膜體的(de)進水壓力(li),保證純水的(de)出(chu)水量。
2)選型:根(gen)據反滲透膜所需的(de)工作(zuo)壓力,采用格蘭富立式多(duo)級(ji)高壓泵。
3)控制:當原(yuan)水(shui)壓(ya)力(li)表指(zhi)針達到2KG時,按下產水(shui)開(kai)(kai)(kai)關(guan)(guan),高(gao)壓(ya)泵(beng)(beng)啟動,開(kai)(kai)(kai)始產水(shui)。高(gao)壓(ya)泵(beng)(beng)前設(she)有壓(ya)力(li)保護(hu)開(kai)(kai)(kai)關(guan)(guan),當進水(shui)壓(ya)力(li)低于1KG時,壓(ya)力(li)保護(hu)開(kai)(kai)(kai)關(guan)(guan)關(guan)(guan)閉,高(gao)壓(ya)泵(beng)(beng)停止(zhi)工作。
8、反滲透裝置(純水裝置)
1)作(zuo)用(yong):反滲透(tou)裝置(zhi)是純化水(shui)(shui)(shui)生產線的(de)(de)主要部(bu)分。本裝置(zhi)選用(yong)日本日東電工集(ji)團(tuan)美(mei)國海(hai)德能公司(si)生產的(de)(de)節能型(xing)復合膜ESPA型(xing)反滲透(tou)膜元(yuan)件。ESPA系列為高脫(tuo)鹽率苦咸水(shui)(shui)(shui)淡化膜。可在較低(di)(di)操作(zuo)壓(ya)力(li)下,獲取高水(shui)(shui)(shui)通量,其平均脫(tuo)鹽率99.5%。由(you)于ESPA膜具有上述的(de)(de)優點,從而(er)為水(shui)(shui)(shui)泵、壓(ya)力(li)容器、管道、閥門等配套設備(bei)的(de)(de)選擇(ze)提供了更為廣泛的(de)(de)空(kong)間。而(er)且(qie)使用(yong)功率更小的(de)(de)電機即(ji)可滿足工作(zuo)的(de)(de)需要。同(tong)時(shi),ESPA膜的(de)(de)高水(shui)(shui)(shui)通量、高脫(tuo)鹽率的(de)(de)特性,這(zhe)些(xie)都(dou)使設備(bei)制造成本和(he)系統設備(bei)投資(zi)費用(yong)大(da)(da)為降低(di)(di),并(bing)且(qie)可大(da)(da)量的(de)(de)節省能源(yuan),降低(di)(di)了系統的(de)(de)運行費用(yong),提高水(shui)(shui)(shui)質。
2)選型:美(mei)國海德(de)能(neng)ESPAI-4040/8040。反滲透裝(zhuang)置(zhi)所設計(ji)的產水(shui)溫度25℃,水(shui)的利(li)用率為70%。
9、水箱(原水箱)
作用:儲備反(fan)滲透產品(pin)水(shui),并為下一級(ji)系統工作提供穩(wen)定的供水(shui)。控制:水(shui)箱(xiang)內(nei)設有高,低(di)液位(wei)開關,控制高壓泵和(he)增壓泵。當(dang)平衡水(shui)箱(xiang)處于低(di)水(shui)位(wei)時,增壓泵自動啟動,開始產水(shui)。當(dang)水(shui)箱(xiang)處于高水(shui)位(wei)時,高壓泵停止工作。
10、增(zeng)壓泵
1)作用:給后級混床提供必(bi)需(xu)的工(gong)作壓力。
2)控制:泵后用調(diao)節(jie)閥調(diao)節(jie)壓(ya)力(li)及進水量(手工操作)。
11、純(chun)化水(shui)箱(成品水(shui)箱)
1)作用:混床出水,進入(ru)純化(hua)水箱(xiang),再通過純化(hua)水箱(xiang)送至各用水點。
2)控制:純(chun)化水(shui)箱(xiang)(xiang)內(nei)設有(you)高(gao),低(di)液位(wei)開關,控制混床的(de)給水(shui)泵(beng)。當純(chun)化水(shui)箱(xiang)(xiang)處于低(di)水(shui)位(wei)時,混床給水(shui)泵(beng)開始工作,向純(chun)化水(shui)箱(xiang)(xiang)注水(shui);高(gao)水(shui)位(wei)時,混床給水(shui)泵(beng)停止工作。
12、精過濾處理器(qi)
1)作(zuo)用(yong):選用(yong)1μm聚丙烯材料濾(lv)(lv)(lv)芯(xin),可有效截留(liu)管道內(nei)的極微小顆(ke)粒及殺(sha)滅的細菌尸體。其壽(shou)命長,流量(liang)大,過濾(lv)(lv)(lv)精度(du)高,保(bao)證(zheng)了(le)生(sheng)產線的無菌供(gong)水。精過濾(lv)(lv)(lv)處理器使用(yong)一定時期后,由(you)于污(wu)堵產水量(liang)下降必須更(geng)換(huan)濾(lv)(lv)(lv)芯(xin),更(geng)換(huan)依據:過濾(lv)(lv)(lv)前后的壓(ya)力差在0.05-0.1Mpa時更(geng)換(huan)。
13、檢(jian)測儀(yi)器儀(yi)表
1)反滲透主機(ji)設有(you)膜前壓力(li)表(biao)和膜后壓力(li)表(biao),對(dui)膜的工作壓力(li)進行檢測,并設有(you)系統路徑(jing)運行顯示,淡水流(liu)(liu)量(liang)計(ji)和濃(nong)水流(liu)(liu)量(liang)計(ji)檢測濃(nong)、淡水流(liu)(liu)量(liang)。
2)反滲(shen)透主機(ji)還設(she)有電導(dao)率儀,電阻率儀。在(zai)線檢測淡水(shui)水(shui)質,既(ji)直觀又方便(bian),可隨(sui)時觀測產品水(shui)的水(shui)質變(bian)化。
3)預處理設有壓力(li)表,隨時觀察設備(bei)運(yun)行(xing)狀況,并可進行(xing)分析(xi)設備(bei)運(yun)行(xing)狀況。
應用范圍
1.電子、工業、醫(yi)藥、食品等工業中純(chun)水、超(chao)純(chun)水的制備;
2.輕紡、化工行業工藝用(yong)水/化工循環(huan)水、化工產(chan)品(pin)制造等凈化與制備(bei)用(yong)水;
3.食品飲料工業用水、飲用純凈水、飲料、啤(pi)酒(jiu)、白酒(jiu)、保健品等用水的凈化與(yu)制備用水;
4.工業生產(chan)中對(dui)水溶液進行有用(yong)物質(zhi)和濃(nong)縮與回收(shou);
5.電力(li)(li)行業鍋(guo)爐(lu)(lu)(lu)補(bu)給(gei)水、火力(li)(li)發(fa)電鍋(guo)爐(lu)(lu)(lu)、廠礦中低壓鍋(guo)爐(lu)(lu)(lu)動力(li)(li)系統等企業高壓鍋(guo)爐(lu)(lu)(lu)補(bu)給(gei)水的預脫鹽處理;
6.苦咸水和海(hai)水的(de)脫鹽淡(dan)化;
7.純凈(jing)水裝(zhuang)置作為高(gao)純水生產(chan)的一級除(chu)鹽設備。
8.社區、 房產物業、學校、工廠、醫(yi)院、茶(cha)樓、賓(bin)館、美(mei)容院、食堂等(deng)人數較(jiao)多的各類企事業單位(wei)。
9.可用于桶裝水(shui)(shui)、礦泉水(shui)(shui)等灌裝水(shui)(shui)的制取工作(zuo)。
10.電(dian)子工業用(yong)水(shui) 集成電(dian)路、硅(gui)晶片(pian)、顯示管等電(dian)子元器件(jian)沖洗(xi)水(shui)
11.制(zhi)藥行業用水 大輸液、針劑(ji)、片劑(ji)、生化制(zhi)品、設備清(qing)洗(xi)等;
12.海水、苦咸水淡(dan)化 海島、艦船、海上鉆井平臺、苦咸水地區
13.其它工(gong)藝用水(shui) 汽車、家電涂(tu)裝、鍍(du)膜玻璃、化(hua)裝品、精細化(hua)學品等用超純水(shui)。
14.電鍍行業用(yong)水(shui)---清(qing)洗(xi)工件用(yong)水(shui),槽液用(yong)水(shui)
