設備適用于:大廈直(zhi)飲水(shui)(shui) 單位直(zhi)飲水(shui)(shui)設備 酒店(dian)直(zhi)飲水(shui)(shui) 賓館純凈(jing)水(shui)(shui) 水(shui)(shui)廠(chang)純凈(jing)水(shui)(shui) 工廠(chang)純凈(jing)水(shui)(shui) 實(shi)驗超(chao)純水(shui)(shui)
工程名稱:
衛生部大(da)廈直(zhi)飲水(shui)機組 大(da)廈直(zhi)飲水(shui)設備 凈化水(shui)設備
項目(mu)概述:
衛生部大廈直飲水機組一(yi)套產水量(liang)要(yao)求(qiu)每小時2噸/每小時
原水水源:地下水
工程(cheng)設計規(gui)(gui)范(fan)(fan)標準:《給(gei)水排(pai)水設計基本述語標準》GBJ125-89《飲用(yong)凈(jing)水水質標準》CJ94-2005《建筑給(gei)水排(pai)水設計規(gui)(gui)范(fan)(fan)》GB50015-2003
方(fang)案配置:

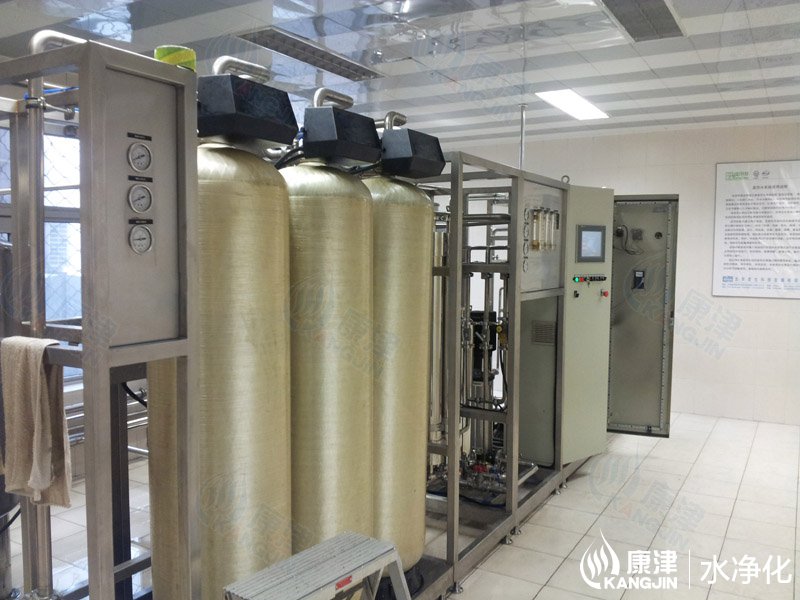

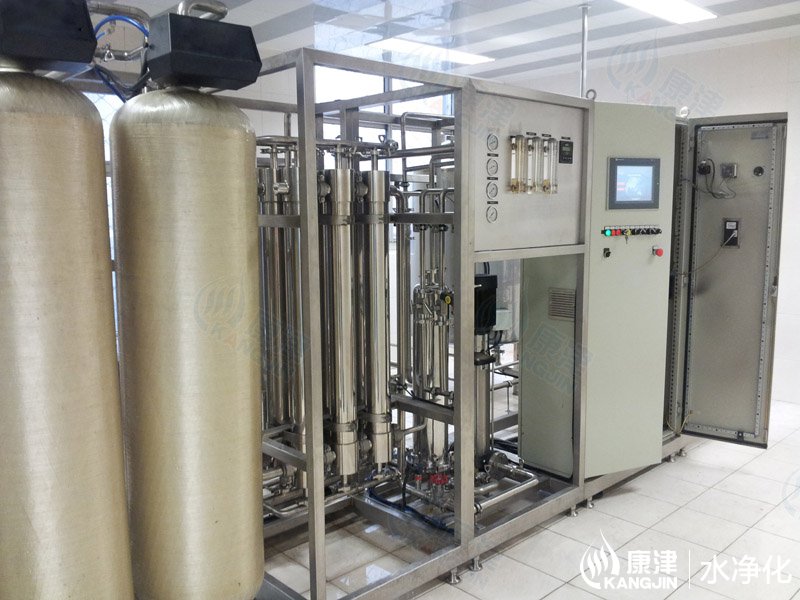

采用康(kang)津KJ-NL2000L直(zhi)飲水,設備產水量為2m3 /h,直飲水系統設(she)備的回收率達到75%。
直(zhi)飲水(shui)系統外輸供(gong)水(shui)采(cai)用(yong)恒(heng)壓(ya)變頻(pin)設備(bei)給用(yong)水(shui)分支提供(gong)直(zhi)接飲用(yong)水(shui),大樓樓層高度約為80米(mi)。
直飲水系統設備主要(yao)過濾(lv)單元采(cai)用進口(kou)納濾(lv)膜(mo)的過濾(lv)裝置,保(bao)留水中對人體有(you)益的物質(zhi)。
采系統設備全(quan)部用(yong)衛生級S304不銹鋼材質。

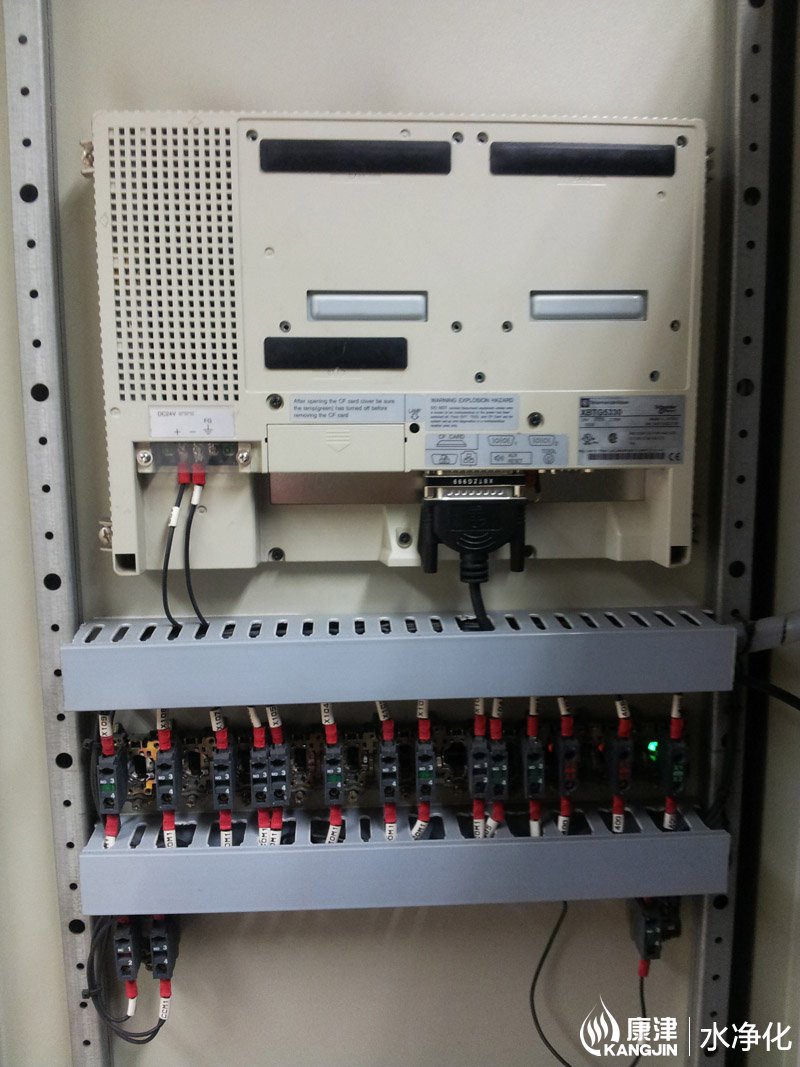

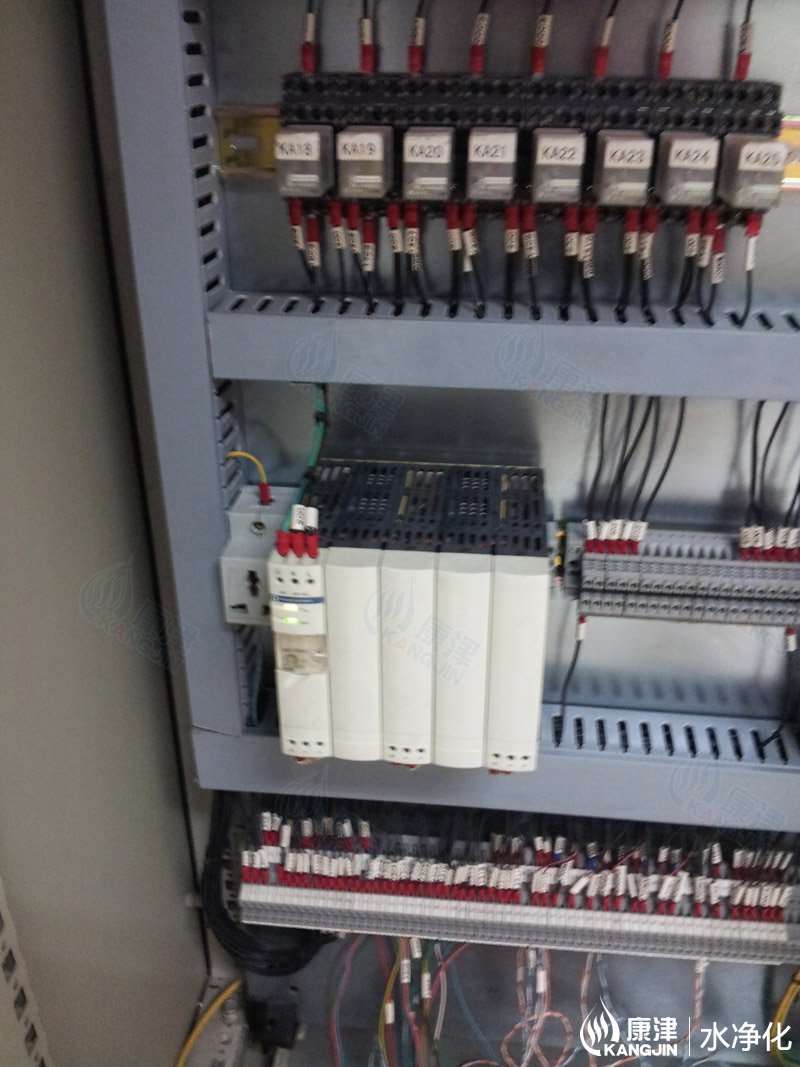

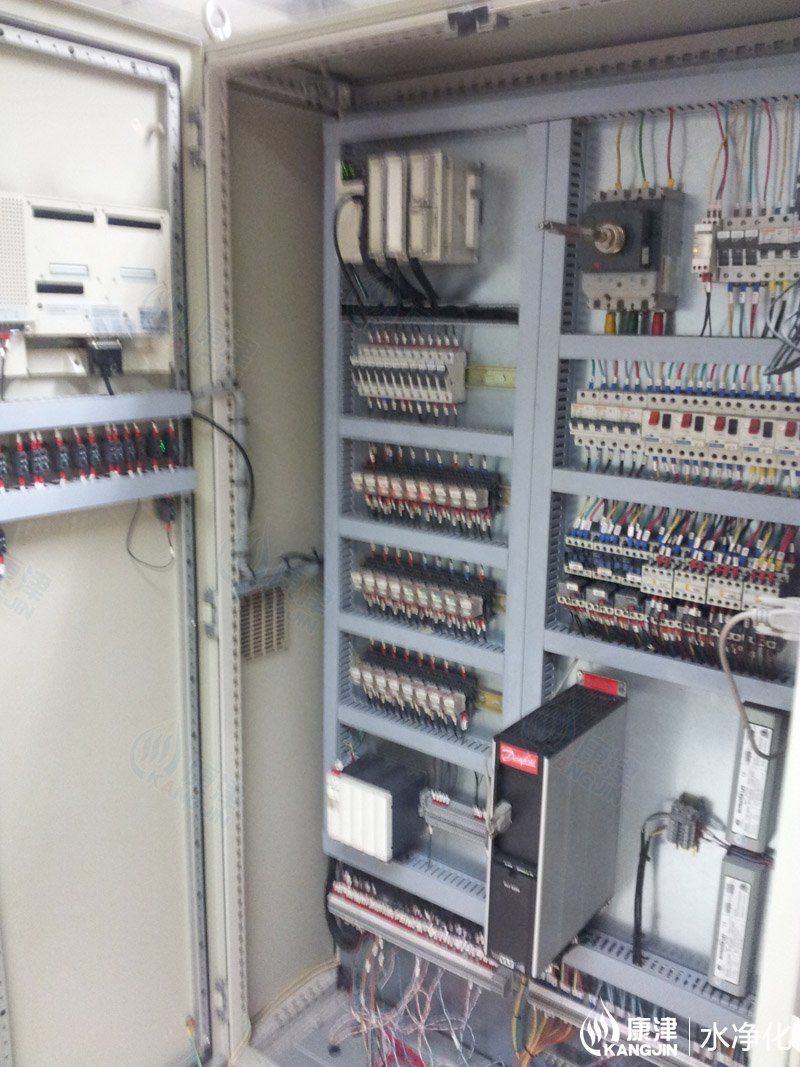

整(zheng)套設(she)備(bei)控(kong)(kong)制(zhi)系統為(wei)自動控(kong)(kong)制(zhi),配手動模式,并帶觸摸屏人機界面及信號(hao)遠傳功能,監(jian)(jian)控(kong)(kong)室上位機可對系統設(she)備(bei)實時監(jian)(jian)控(kong)(kong)。
原(yuan)水水質情況(kuang)及產品水水質標準(zhun):
原(yuan)水水質情況:市政自來水
出水水質標準(zhun):CJ94-2005直接飲用凈(jing)水標準(zhun)
工藝流程:

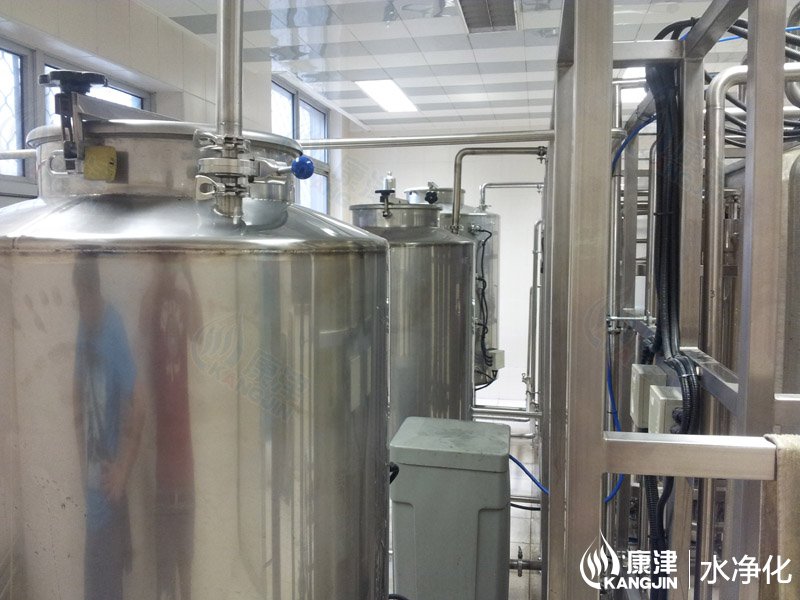

自來水緩沖(chong)水箱-原水泵-砂濾(lv)器(qi)-碳濾(lv)器(qi)-軟水器(qi)-保安過濾(lv)器(qi)-納濾(lv)單元-直飲(yin)水罐(guan)-變頻恒壓泵組-殺(sha)菌消毒裝置-PVDF納濾(lv)膜(mo)-直飲(yin)水管(guan)網-殺(sha)菌消毒裝置
一:單(dan)級反滲透(tou)工藝流程
原水 → 原水箱 → 原水泵 →多介質過濾器(qi)(qi) (石英砂過濾器(qi)(qi))→活性炭過濾器(qi)(qi) →軟水處理器(qi)(qi)(添加阻垢劑裝置) → 精密過濾器(qi)(qi) → 高壓泵 → 一級反滲透(RO)裝置 →紫外(wai)線殺菌(jun)裝置(臭(chou)氧殺菌(jun)裝置) → 用(yong)水點
二:工藝說明
1、原水箱
1)作(zuo)用:克服管(guan)網供水(shui)的不(bu)穩(wen)定性(xing)(xing),保證(zheng)整個(ge)系統的供水(shui)穩(wen)定連(lian)續;同(tong)時也給各設(she)備長期(qi)性(xing)(xing)能(neng)可靠提供了保障。
2)選(xuan)型:PE材(cai)質或不銹鋼材(cai)質水箱。
3)控制:水(shui)(shui)箱配置(zhi)高(gao)水(shui)(shui)位浮球閥和低(di)水(shui)(shui)位液(ye)位開(kai)關。其具備了可靠性(xing)高(gao),價格低(di)廉(lian),結構簡單,安裝方便等(deng)優點。當水(shui)(shui)位處于(yu)高(gao)位時(shi),浮球閥關閉,停止進(jin)水(shui)(shui)。水(shui)(shui)位處于(yu)低(di)水(shui)(shui)位時(shi),高(gao)水(shui)(shui)位浮球閥打開(kai),開(kai)始向水(shui)(shui)箱注水(shui)(shui)。同時(shi),低(di)水(shui)(shui)位液(ye)位開(kai)關斷開(kai),增壓泵停止工作。
2、原水泵
1)作用:給預處(chu)理各設備(bei)提供(gong)必需的工作壓力。
2)選型:根(gen)據預(yu)處理各設(she)備設(she)計(ji)壓(ya)(ya)力(li)降(jiang)(每(mei)臺過濾設(she)備最大(da)壓(ya)(ya)降(jiang)0.05Mpa),以及(ji)高壓(ya)(ya)泵前壓(ya)(ya)力(li)不能小于0.5Kg/cm2,確定(ding)增壓(ya)(ya)泵的工作壓(ya)(ya)力(li)。
3)控制:泵后用調節(jie)閥調節(jie)壓(ya)力及(ji)進水量。
3、機械過濾(lv)器(石英(ying)砂過濾(lv)器)
1)作用:原(yuan)水首先(xian)經過(guo)機械(xie)(xie)過(guo)濾器(qi)(qi),在過(guo)濾器(qi)(qi)中(zhong)(zhong)(zhong)放置12-24目的(de)(de)精致石(shi)英砂,使原(yuan)水中(zhong)(zhong)(zhong)的(de)(de)絮(xu)凝(ning)體、鐵銹等懸(xuan)浮雜(za)質在此過(guo)程中(zhong)(zhong)(zhong)被截留。由(you)于(yu)機械(xie)(xie)過(guo)濾器(qi)(qi)在工作中(zhong)(zhong)(zhong)截留了大量的(de)(de)懸(xuan)浮雜(za)質,為保證過(guo)濾器(qi)(qi)的(de)(de)正常工作,必須對(dui)過(guo)濾器(qi)(qi)定(ding)期進行沖洗(xi)、反沖洗(xi)。
2)選(xuan)型:選(xuan)用FRP材(cai)質(玻(bo)璃鋼材(cai)質)容(rong)器.
3)控制(zhi):機械過濾(lv)(lv)器(qi)的(de)反洗(xi)操(cao)作采用手(shou)工控制(zhi)器(qi),過濾(lv)(lv)器(qi)應每(mei)天進(jin)行一次(ci)清(qing)洗(xi),清(qing)洗(xi)時(shi)間為(wei)10-20分鐘。
4、活(huo)性碳(tan)過濾器
1)作用:本工藝采(cai)用活性碳(tan)過濾器,作為(wei)反(fan)滲(shen)(shen)透(tou)裝置的予處(chu)理,是非常重要的。反(fan)滲(shen)(shen)透(tou)系統要求進(jin)(jin)水(shui)指(zhi)標SDI≤5,余氯<0.1mg/L。為(wei)滿足其進(jin)(jin)水(shui)要求,需(xu)進(jin)(jin)一步純化原水(shui),使之達到(dao)反(fan)滲(shen)(shen)透(tou)的進(jin)(jin)水(shui)指(zhi)標。在反(fan)滲(shen)(shen)透(tou)裝置前設置碳(tan)濾器,主要有(you)兩(liang)個功能:
A、吸附水中部分有機物,吸附率為60%左(zuo)右(you)
B、吸(xi)(xi)附(fu)水(shui)中(zhong)(zhong)余(yu)(yu)氯。吸(xi)(xi)附(fu)粒度在10-20埃(ai)左右的(de)(de)無機(ji)膠(jiao)體、有(you)機(ji)膠(jiao)體和(he)溶(rong)解性(xing)有(you)機(ji)高(gao)分(fen)(fen)子雜質以(yi)及在砂(sha)濾器中(zhong)(zhong)是(shi)(shi)難以(yi)去(qu)除的(de)(de)余(yu)(yu)氯。活(huo)性(xing)碳之所(suo)(suo)以(yi)能(neng)(neng)(neng)(neng)用來吸(xi)(xi)附(fu)粒度在幾十(shi)埃(ai)左右的(de)(de)活(huo)性(xing)物,是(shi)(shi)由(you)于其結(jie)構存在大(da)量(liang)平均孔徑在20-50埃(ai)的(de)(de)微孔和(he)粒縫隙,活(huo)性(xing)碳的(de)(de)這個(ge)結(jie)構特點,使它的(de)(de)表面(mian)吸(xi)(xi)附(fu)面(mian)積能(neng)(neng)(neng)(neng)夠達到(dao)500-2000m2/g,由(you)于一般(ban)有(you)機(ji)物的(de)(de)分(fen)(fen)子直徑略(lve)小于20-50埃(ai),因(yin)此活(huo)性(xing)碳對有(you)機(ji)物具有(you)很強的(de)(de)吸(xi)(xi)附(fu)作用。此外活(huo)性(xing)碳具有(you)很強的(de)(de)脫氯能(neng)(neng)(neng)(neng)力(li),由(you)于余(yu)(yu)氯具有(you)很強的(de)(de)氧化(hua)性(xing),余(yu)(yu)氯和(he)碳起反應,生(sheng)(sheng)成二氧化(hua)碳和(he)氯離子,因(yin)此只(zhi)是(shi)(shi)損失了少量(liang)的(de)(de)碳,所(suo)(suo)以(yi)活(huo)性(xing)碳脫氯可以(yi)使用相(xiang)當長的(de)(de)時間(jian)。活(huo)性(xing)碳不(bu)僅僅具有(you)以(yi)上功能(neng)(neng)(neng)(neng),還能(neng)(neng)(neng)(neng)夠去(qu)除水(shui)中(zhong)(zhong)的(de)(de)異味(wei)、色(se)素,提高(gao)水(shui)的(de)(de)澄明(ming)度,活(huo)性(xing)碳使用一段(duan)時間(jian)后,其吸(xi)(xi)附(fu)能(neng)(neng)(neng)(neng)力(li)下(xia)降,需要(yao)進行(xing)再生(sheng)(sheng)或(huo)更換。所(suo)(suo)以(yi),原水(shui)通過碳濾器后,能(neng)(neng)(neng)(neng)大(da)大(da)提高(gao)水(shui)質,減(jian)少對反滲透膜的(de)(de)污染,經過處理后的(de)(de)水(shui)質都能(neng)(neng)(neng)(neng)達到(dao)反滲透裝置(zhi)進水(shui)水(shui)質要(yao)求(余(yu)(yu)氯<0.1mg/L)。
2)選(xuan)型:選(xuan)用玻璃鋼材質容器,膨脹(zhang)率40%。
3)控制(zhi):活(huo)性碳過(guo)濾(lv)器(qi)的控制(zhi)采(cai)用手工控制(zhi)器(qi),由于活(huo)性碳過(guo)濾(lv)器(qi)在工作中吸附了大(da)量(liang)的懸浮雜質(zhi),為保證系(xi)統(tong)正常工作,每天必須進行沖(chong)洗、反沖(chong)洗,沖(chong)洗過(guo)程由清洗時(shi)間為15-30分鐘。
5、全自(zi)動軟化水器或加藥裝置
1)作用(yong):除(chu)去水(shui)中硬(ying)度(du)(Ca2+ 、Mg2+)的(de)(de)過(guo)程稱(cheng)為(wei)軟(ruan)化。本設備裝填001×7強(qiang)酸(suan)型Na離子交換樹(shu)脂,用(yong)鈉離子置換原水(shui)中的(de)(de)鈣、鎂(mei)離子,使原水(shui)中的(de)(de)殘余硬(ying)度(du)低于(yu)0.03mmol/L。軟(ruan)化的(de)(de)目(mu)的(de)(de)是防止反滲透(tou)膜表面結垢,以(yi)延長反滲透(tou)膜的(de)(de)使用(yong)壽命和處(chu)理效率。
2)選型(xing):軟水器(qi)為(wei)玻璃(li)鋼材質容器(qi)
3)控制(zhi)(zhi)(zhi):控制(zhi)(zhi)(zhi)系統采(cai)用(yong)美國自動(dong)控制(zhi)(zhi)(zhi)閥(fa)型。按已設定的(de)時(shi)間(jian)/流量,控制(zhi)(zhi)(zhi)閥(fa)頭可自動(dong)再(zai)生樹脂(zhi),完成吸(xi)鹽(yan)(yan)反洗,正沖注水過程。軟水器配備(bei)一(yi)個(ge)再(zai)生箱,應每(mei)日檢查鹽(yan)(yan)箱的(de)鹽(yan)(yan)量及水量,并及時(shi)補(bu)充鹽(yan)(yan)(禁止使用(yong)加碘鹽(yan)(yan)及其他(ta)有添加物的(de)鹽(yan)(yan))。
6、精密過濾器(qi)
1)作用(yong):精(jing)(jing)密過(guo)濾又(you)稱為(wei)保安過(guo)濾器。它是原水(shui)進(jin)入反滲(shen)透膜(mo)裝置前的一(yi)(yi)道處理工藝。PP過(guo)濾芯具有(you)過(guo)濾流量大,納污量大,壓(ya)力損耗小的特點,可阻截不(bu)同粒徑(jing)的雜質顆粒,集表(biao)面過(guo)濾與深層過(guo)濾于(yu)一(yi)(yi)體。精(jing)(jing)密過(guo)濾器使用(yong)一(yi)(yi)定(ding)時(shi)期后也有(you)堵塞現象,因此,一(yi)(yi)定(ding)時(shi)期后PP熔(rong)噴濾芯必須(xu)更(geng)(geng)換(huan),更(geng)(geng)換(huan)依據:精(jing)(jing)密過(guo)濾前后的壓(ya)力差(cha)在0.05-0.1Mpa時(shi)更(geng)(geng)換(huan)。
2)選型:選用不(bu)銹鋼材質容器.
7、高壓泵
1)作用:高(gao)壓泵是(shi)提供給(gei)反滲透系統(tong)所需產水流量及(ji)水質(zhi)的工作壓力。使過濾水經過泵體(ti)(ti)后達到10公斤左(zuo)右的壓力,以滿足膜體(ti)(ti)的進水壓力,保證(zheng)純水的出(chu)水量。
2)選型:根據反滲透膜所需的工作壓力,采用格蘭富立式多級(ji)高壓泵。
3)控(kong)制:當(dang)原(yuan)水(shui)壓(ya)(ya)力(li)表(biao)指針達到2KG時(shi),按(an)下產水(shui)開關,高(gao)壓(ya)(ya)泵啟動,開始產水(shui)。高(gao)壓(ya)(ya)泵前設(she)有壓(ya)(ya)力(li)保護(hu)開關,當(dang)進(jin)水(shui)壓(ya)(ya)力(li)低于(yu)1KG時(shi),壓(ya)(ya)力(li)保護(hu)開關關閉,高(gao)壓(ya)(ya)泵停(ting)止工作。
8、反滲透裝(zhuang)置(zhi)(純(chun)水裝(zhuang)置(zhi))
1)作(zuo)(zuo)用:反滲透(tou)裝置是純化水(shui)(shui)生產線(xian)的(de)(de)(de)(de)主要部分。本裝置選用日(ri)本日(ri)東電工集團美(mei)國海德能公司生產的(de)(de)(de)(de)節能型復(fu)合膜(mo)(mo)(mo)ESPA型反滲透(tou)膜(mo)(mo)(mo)元件(jian)。ESPA系(xi)列為高(gao)脫鹽(yan)率苦咸水(shui)(shui)淡化膜(mo)(mo)(mo)。可(ke)在較(jiao)低(di)操作(zuo)(zuo)壓力下,獲取高(gao)水(shui)(shui)通(tong)量(liang)(liang),其平均(jun)脫鹽(yan)率99.5%。由于ESPA膜(mo)(mo)(mo)具(ju)有上(shang)述的(de)(de)(de)(de)優(you)點(dian),從而為水(shui)(shui)泵、壓力容器、管道、閥門等配套設備的(de)(de)(de)(de)選擇(ze)提供了(le)更為廣泛的(de)(de)(de)(de)空間。而且使(shi)用功率更小的(de)(de)(de)(de)電機即可(ke)滿足工作(zuo)(zuo)的(de)(de)(de)(de)需(xu)要。同時,ESPA膜(mo)(mo)(mo)的(de)(de)(de)(de)高(gao)水(shui)(shui)通(tong)量(liang)(liang)、高(gao)脫鹽(yan)率的(de)(de)(de)(de)特性,這些(xie)都使(shi)設備制(zhi)造成本和系(xi)統(tong)設備投資費用大為降低(di),并且可(ke)大量(liang)(liang)的(de)(de)(de)(de)節省(sheng)能源,降低(di)了(le)系(xi)統(tong)的(de)(de)(de)(de)運(yun)行費用,提高(gao)水(shui)(shui)質。
2)選(xuan)型:美國海德能ESPAI-4040/8040。反滲透裝置所設計的產(chan)水(shui)溫度25℃,水(shui)的利用率為70%。
9、水箱(原水箱)
作(zuo)用(yong):儲備反滲透產(chan)品水(shui)(shui),并為下一(yi)級系(xi)統工作(zuo)提(ti)供穩定的供水(shui)(shui)。控制:水(shui)(shui)箱(xiang)(xiang)內設有高(gao),低液位(wei)開(kai)關,控制高(gao)壓(ya)泵(beng)和增壓(ya)泵(beng)。當平衡水(shui)(shui)箱(xiang)(xiang)處于低水(shui)(shui)位(wei)時,增壓(ya)泵(beng)自動啟動,開(kai)始產(chan)水(shui)(shui)。當水(shui)(shui)箱(xiang)(xiang)處于高(gao)水(shui)(shui)位(wei)時,高(gao)壓(ya)泵(beng)停(ting)止(zhi)工作(zuo)。
10、增壓泵
1)作用:給后級混床提供必需的工作壓(ya)力。
2)控制:泵后用(yong)調(diao)節(jie)閥調(diao)節(jie)壓(ya)力及進水量(手工操作)。
11、純化(hua)水箱(xiang)(成品(pin)水箱(xiang))
1)作用:混(hun)床出水(shui)(shui),進入純化水(shui)(shui)箱,再通過純化水(shui)(shui)箱送至各用水(shui)(shui)點。
2)控制:純(chun)(chun)化水(shui)(shui)(shui)箱內(nei)設有高,低液位開(kai)關,控制混床的給水(shui)(shui)(shui)泵(beng)。當純(chun)(chun)化水(shui)(shui)(shui)箱處于(yu)低水(shui)(shui)(shui)位時,混床給水(shui)(shui)(shui)泵(beng)開(kai)始工作(zuo),向純(chun)(chun)化水(shui)(shui)(shui)箱注水(shui)(shui)(shui);高水(shui)(shui)(shui)位時,混床給水(shui)(shui)(shui)泵(beng)停止(zhi)工作(zuo)。
12、精過濾(lv)處理器
1)作用(yong):選用(yong)1μm聚丙烯(xi)材料(liao)濾(lv)芯(xin),可(ke)有效截(jie)留管道(dao)內(nei)的極微小顆粒及殺滅的細(xi)菌尸體。其壽命長,流量(liang)大,過濾(lv)精(jing)度高,保證了生產線的無(wu)菌供水(shui)。精(jing)過濾(lv)處理(li)器使用(yong)一定時期后,由于污(wu)堵產水(shui)量(liang)下(xia)降必(bi)須(xu)更(geng)換濾(lv)芯(xin),更(geng)換依據:過濾(lv)前后的壓力(li)差在0.05-0.1Mpa時更(geng)換。
13、檢測儀器(qi)儀表
1)反滲透主機設(she)有膜前壓(ya)(ya)(ya)力(li)表和(he)膜后壓(ya)(ya)(ya)力(li)表,對膜的工作壓(ya)(ya)(ya)力(li)進(jin)行檢測,并設(she)有系統路徑運行顯(xian)示,淡(dan)水流(liu)量計和(he)濃(nong)水流(liu)量計檢測濃(nong)、淡(dan)水流(liu)量。
2)反滲(shen)透主機還(huan)設有電導率(lv)儀(yi)(yi),電阻率(lv)儀(yi)(yi)。在線檢測淡水(shui)水(shui)質,既直(zhi)觀又方便(bian),可隨(sui)時(shi)觀測產品水(shui)的水(shui)質變化。
3)預處(chu)理(li)設(she)有(you)壓力(li)表(biao),隨時觀察設(she)備運行狀況(kuang),并(bing)可進行分析(xi)設(she)備運行狀況(kuang)。
應用范圍
1.電子、工業(ye)、醫(yi)藥(yao)、食品(pin)等工業(ye)中純(chun)水(shui)、超純(chun)水(shui)的制備;
2.輕紡、化工(gong)行(xing)業工(gong)藝用水/化工(gong)循環水、化工(gong)產品制(zhi)造等凈(jing)化與制(zhi)備用水;
3.食(shi)品飲料工(gong)業用(yong)(yong)(yong)水(shui)、飲用(yong)(yong)(yong)純(chun)凈水(shui)、飲料、啤酒、白酒、保健品等用(yong)(yong)(yong)水(shui)的凈化與制備(bei)用(yong)(yong)(yong)水(shui);
4.工業生產(chan)中對水溶液進行有用(yong)物(wu)質和濃縮與(yu)回收;
5.電力行業(ye)鍋(guo)(guo)爐補給(gei)水、火力發電鍋(guo)(guo)爐、廠礦中低壓鍋(guo)(guo)爐動力系(xi)統(tong)等企業(ye)高壓鍋(guo)(guo)爐補給(gei)水的預脫鹽(yan)處理;
6.苦咸水和海水的脫鹽淡化;
7.純凈(jing)水(shui)裝置作為高純水(shui)生產的一級除鹽設備。
8.社(she)區、 房產物業、學校、工廠、醫院、茶樓、賓館、美容(rong)院、食(shi)堂等(deng)人數較(jiao)多的各類企事業單位。
9.可用于桶裝水、礦(kuang)泉(quan)水等(deng)灌裝水的制取工作。
10.電子(zi)工業用水(shui) 集(ji)成電路、硅(gui)晶(jing)片、顯示管等(deng)電子(zi)元器件沖(chong)洗水(shui)
11.制藥(yao)行業用水 大輸液、針劑(ji)、片(pian)劑(ji)、生化制品、設備清洗等;
12.海水(shui)、苦咸水(shui)淡化 海島、艦船、海上(shang)鉆井平(ping)臺、苦咸水(shui)地區
13.其它工藝用(yong)水(shui)(shui) 汽車、家電涂裝、鍍(du)膜玻(bo)璃(li)、化(hua)(hua)裝品、精細化(hua)(hua)學品等用(yong)超純水(shui)(shui)。
14.電鍍行業用水---清(qing)洗(xi)工件(jian)用水,槽液用水
